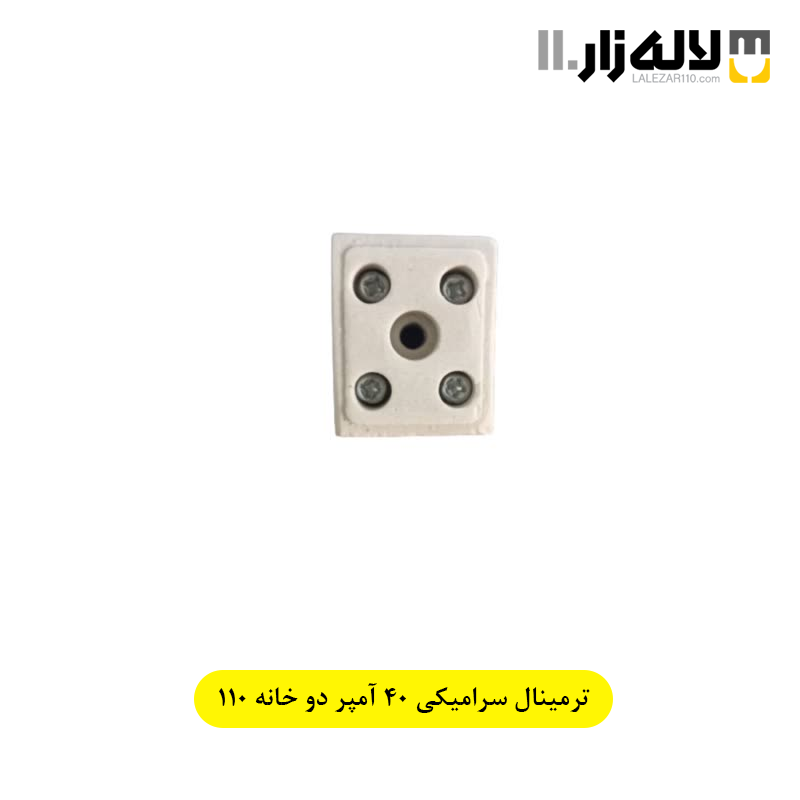

اتصالات مدارهای پرمصرف باید با قطعه‌ای اجرا شوند که ظرفیت اسمی آن با جریان عبوری و سطح مقطع سیم هماهنگ باشد. ترمینال سرامیکی 40 آمپر دو خانه 110 دو مسیر مستقل برای متصل کردن سیم‌ها دارد و به کمک پیچ‌های مجزا، هادی‌های هر مسیر را ثابت نگه می‌دارد.

ساختمان داخلی محصول

بدنه این ترمینال سرامیکی شامل دو خانه سرامیکی جداشده از یکدیگر است. داخل هر قسمت، یک رابط فلزی قرار دارد که سیم‌های ورودی از دو سمت را به یکدیگر متصل می‌کند. پیچ‌ها نیز وظیفه ایجاد فشار مکانیکی و ثابت نگه داشتن هادی‌ها را بر عهده دارند.

سرامیک در برابر دما عملکرد مناسبی دارد، اما مانند فلز انعطاف‌پذیر نیست. سقوط، ضربه مستقیم یا وارد کردن فشار بیش‌ازحد هنگام بستن پیچ‌ها می‌تواند موجب ترک یا شکستگی بدنه شود.

بدنه سرامیکی این مدل، بخش‌های رسانا را از یکدیگر جدا می‌کند و برای برخی تجهیزات در معرض حرارت مناسب است. ظرفیت اسمی ۴۰ آمپر، این محصول را از مدل‌های ۲۵ و ۵۰ آمپر متمایز می‌کند. برای مشاهده نمونه‌های دیگر می‌توانیدبه صفحه ترمینال برق مراجعه کنید.

جدول مشخصات فنی ترمینال سرامیکی 40 آمپر دو خانه 110 :

نقاط قوت مدل ۴۰ آمپر ترمینال سرامیکی :

هر خانه دارای رابط فلزی مستقل است؛ در نتیجه می‌توان دو مسیر سیم را در کنار یکدیگر و بدون تماس مستقیم برقرار کرد. ساختار پیچی نیز امکان بررسی، باز کردن یا تعویض سیم‌ها را هنگام سرویس دستگاه فراهم می‌سازد.

ویژگی‌های کاربردی این ترمینال عبارت‌اند از:

• دارای دو خانه تفکیک‌شده
• ظرفیت اسمی ۴۰ آمپر
• مجهز به بدنه عایق سرامیکی
• مناسب برای برخی محیط‌های گرم
• برخوردار از پیچ‌های اتصال مستقل
• قابل استفاده برای هادی با سطح مقطع متناسب
• امکان تعمیر یا تغییر سیم‌بندی
• کمک به اجرای اتصال ثابت و منظم

شیوه نصب ترمینال سرامیکی ۴۰ آمپر :

پیش از سیم‌بندی، جریان برق را از منبع اصلی قطع کنید و نبود ولتاژ را با ابزار اندازه‌گیری مناسب بررسی نمایید. انتهای سیم‌ها را تنها به‌اندازه بخش ورودی ترمینال لخت کنید. برای سیم‌های افشان نیز از سرسیم هم‌اندازه استفاده شود.

پیچ هر خانه را باز کرده و هادی را تا محل مناسب وارد کنید. سپس پیچ را با فشار کنترل‌شده ببندید تا سیم داخل رابط حرکت نکند. سفت کردن بیش‌ازحد ممکن است به هادی، رزوه یا بدنه سرامیکی آسیب وارد کند.

پس از بررسی استحکام اتصال، ترمینال را داخل محفظه یا محل نصب محافظت‌شده قرار دهید. قسمت‌های هادی و پیچ‌های برق‌دار نباید پس از راه‌اندازی قابل لمس باشند.

زمینه‌های استفاده از ترمینال دو خانه ۴۰ آمپر سرامیکی  :

این مدل پس از تطبیق کامل مشخصات می‌تواند در موارد زیر به کار رود:

• سیم‌بندی برخی تجهیزات حرارتی
• اتصال دو مسیر مستقل در تابلو برق
• استفاده در جعبه‌های اتصال مناسب
• تعمیر ترمینال سوخته یا آسیب‌دیده
• اتصال سیم در هیتر و گرم‌کن سازگار
• سیم‌بندی داخلی برخی دستگاه‌های پرمصرف
• امتداد هادی در محفظه محافظت‌شده
• اجرای اتصال در تجهیزات صنعتی متناسب

ملاحظات فنی پیش از استفاده از این قطعه :

جریان اسمی ۴۰ آمپر به‌تنهایی تضمین‌کننده مناسب بودن ترمینال برای یک مدار نیست. جریان واقعی، سطح مقطع و جنس سیم، ولتاژ، دمای محیط، مدت زمان عبور بار و کیفیت نصب باید توسط فرد متخصص بررسی شوند.

قرار دادن سیمی بزرگ‌تر از ظرفیت ورودی، حذف بخشی از هادی برای جا دادن آن یا بستن چند سیم نامتناسب زیر یک پیچ، روش صحیحی نیست. اتصال شل نیز می‌تواند مقاومت محل تماس را افزایش داده و باعث ایجاد گرما شود.

ترمینال ترک‌خورده، لب‌پریده یا دارای پیچ و رابط آسیب‌دیده نباید نصب شود. در مدارهای با جریان بالا، بررسی دوره‌ای دما و استحکام اتصال اهمیت بیشتری دارد.

خرید عمده ترمینال سرامیکی ۴۰ آمپر از لاله‌زار ۱۱۰ :

مدل ۴۰ آمپر برای فروشگاه‌هایی اهمیت دارد که می‌خواهند فاصله میان ظرفیت‌های ۲۵ و ۵۰ آمپر را در موجودی خود پوشش دهند. تعمیرکاران و تولیدکنندگان تجهیزات نیز می‌توانند با تهیه عمده این محصول، قطعات مورد نیاز پروژه‌ها و خدمات مستمر خود را یکجا تأمین کنند.

لاله‌زار ۱۱۰ با چندین سال سابقه در عمده‌فروشی لوازم برق و برخورداری از چند شعبه در پاساژ سعدی، ترمینال سرامیکی دو خانه ۴۰ آمپر را با قیمت پایین و رقابتی عرضه می‌کند. تنوع کالا، توجه به کیفیت محصولات و شناخت نیازهای خریداران حرفه‌ای، از عوامل اعتبار این مجموعه در بازار هستند.

امکان ارسال کالا به سراسر ایران فراهم است و فروشگاه‌ها، کارگاه‌ها و مجموعه‌های صنعتی شهرهای مختلف می‌توانند سفارش خود را از طریق سایت ثبت کنند.
