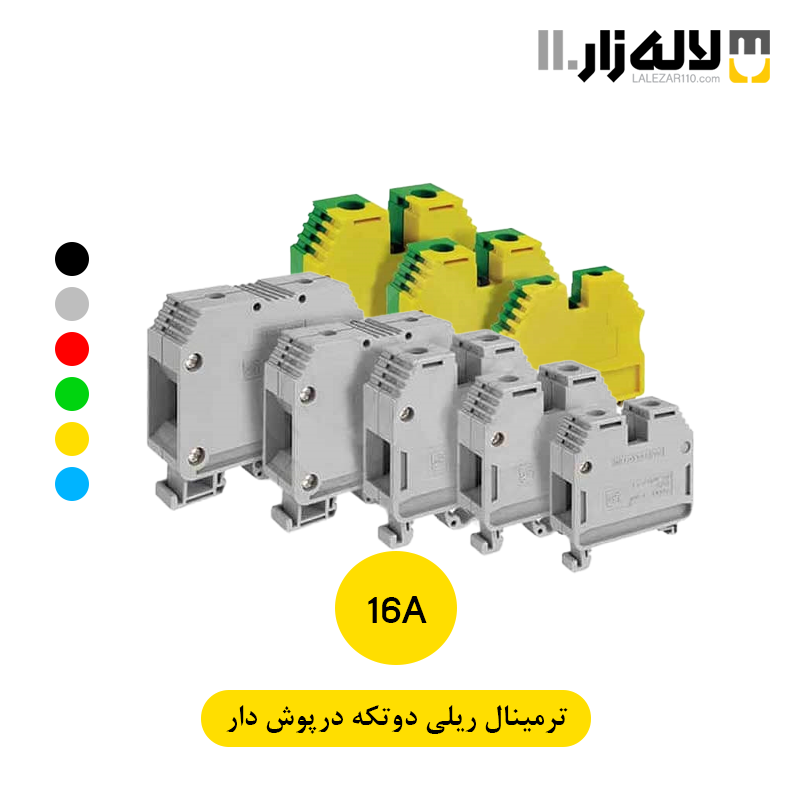

در اجرای تابلو برق، اتصالات باید ثابت، قابل بررسی و متناسب با جریان مدار باشند. ترمینال ریلی درپوش دار دو تکه پارت 16 آمپر دو مسیر مستقل برای اتصال سیم‌ها ایجاد می‌کند و به کمک پایه ریلی، در محل مشخصی از تابلو قرار می‌گیرد.

بدنه پلاستیکی، دو رابط رسانای مجزا، پیچ‌های نگهدارنده، پایه ریلی و درپوش، بخش‌های اصلی محصول هستند. هر رابط، سیم‌های مربوط به یک مسیر را به یکدیگر متصل می‌کند و با رابط کناری ارتباط مستقیم ندارد.

پایه نصب، محصول را روی ریل نگه می‌دارد و درپوش روی قسمت اتصالات قرار می‌گیرد. این پوشش تماس اتفاقی با پیچ‌ها و ورود آلودگی را کاهش می‌دهد؛ بااین‌حال، محصول باید داخل تابلو یا محفظه استاندارد نصب شود.

درپوش تعبیه‌شده روی محصول، بخش‌های اتصال را می‌پوشاند و بدنه پلاستیکی نیز مسیرهای رسانا را از یکدیگر جدا می‌کند. جریان اسمی ۱۶ آمپر، این مدل را از نمونه‌های ۶ و ۱۰ آمپر متمایز می‌سازد. برای مقایسه آمپراژها می‌توانید از صفحه ترمینال وارد بخش ترمینال ریلی شوید.

مشخصات فنی ترمینال ریلی درپوش دار دو تکه پارت(16آمپر) :

امکانات کاربردی مدل ۱۶ آمپر  ترمینال دو تیکه :

ترکیب دو مسیر اتصال و پایه ریلی، اجرای سیم‌بندی را در تابلوهای کوچک و متوسط منظم‌تر می‌کند. هر مسیر به‌صورت جداگانه قابل نصب و بررسی است و باز کردن پیچ‌ها نیز امکان تغییر سیم‌بندی را در زمان سرویس فراهم می‌سازد.

خصوصیات مهم محصول عبارت‌اند از:

• ساخت برند پارت الکتریک
• برخوردار از دو مسیر مستقل
• دارای جریان اسمی ۱۶ آمپر
• مجهز به درپوش محافظ
• دارای بدنه پلاستیکی عایق
• قابل نصب روی ریل متناسب
• برخوردار از اتصال پیچی
• مناسب برای مدیریت سیم‌های تابلو
• قابل بازبینی و استفاده مجدد

مراحل نصب و سیم‌بندی این نوع ترمینال ریلی :

پیش از شروع، جریان برق تابلو را به‌طور کامل قطع کنید و نبود ولتاژ را با ابزار معتبر بررسی نمایید. ترمینال را در موقعیت مناسب روی ریل قرار دهید و از قفل شدن یا ثابت ماندن آن مطمئن شوید.

روکش انتهای هادی را فقط به‌اندازه عمق ورودی بردارید. برای سیم افشان، سرسیم متناسب انتخاب کنید تا تمام رشته‌ها یکپارچه وارد محل اتصال شوند. سپس سیم را داخل ترمینال قرار داده و پیچ را با نیروی یکنواخت ببندید.

پس از تکمیل دو مسیر، سیم‌ها را با کشش ملایم بررسی کنید. هادی لخت نباید بیرون از بدنه باقی بماند. در پایان، درپوش را در محل صحیح قرار داده و سیم‌ها را بدون فشار یا کشیدگی در داکت هدایت کنید.

این محصول کجا استفاده می‌شود؟

ترمینال ۱۶ آمپر در صورت تطابق با مشخصات مدار می‌تواند در موارد زیر به کار رود:

• سیم‌بندی تابلوهای برق
• اتصال مدارهای فرمان
• تفکیک خطوط ورودی و خروجی
• استفاده در تابلوهای روشنایی سازگار
• سیم‌بندی برخی تجهیزات صنعتی سبک
• ایجاد اتصال داخل جعبه کنترل
• تعمیر ترمینال فرسوده دستگاه
• نظم دادن به سیم‌های تجهیزات اتوماسیون

نکات انتخاب مناسل ترمینال ۱۶ آمپر :

پیش از سفارش، جریان واقعی مدار، سطح مقطع هادی، قطر ورودی، ولتاژ کاری، دمای تابلو و نوع ریل را بررسی کنید. ظرفیت اسمی ۱۶ آمپر به‌تنهایی برای تأیید سازگاری کامل محصول کافی نیست.

اگر سیم به‌راحتی داخل ورودی قرار نمی‌گیرد، رشته‌های آن را برای کاهش قطر قطع نکنید. استفاده از سرسیم بزرگ یا کوچک نیز می‌تواند اتصال را نامطمئن کند. اندازه تمام اجزا باید با یکدیگر هماهنگ باشد.

در محیط‌هایی با رطوبت، گردوغبار یا دمای غیرعادی، درجه حفاظت تابلو و شرایط مجاز استفاده از محصول نیز باید مورد توجه قرار گیرد.

توصیه‌های ایمنی و بازبینی دربارع ترمینال ریلی :

شل بودن پیچ‌ها می‌تواند موجب افزایش مقاومت اتصال و تولید گرما شود. در مقابل، فشار بیش‌ازحد ممکن است هادی، پیچ یا بدنه پلاستیکی را آسیب‌پذیر کند. بستن پیچ باید با ابزار و نیروی مناسب انجام شود.

سلامت درپوش، پایه و بدنه را در سرویس‌های دوره‌ای بررسی کنید. تغییر رنگ، ذوب‌شدگی، بوی غیرطبیعی یا داغ شدن بیش‌ازحد می‌تواند نشانه اتصال نامناسب یا عبور جریان غیرمجاز باشد.

نصب و تعمیر ترمینال باید پس از قطع کامل برق و توسط تابلو‌ساز یا برق‌کار متخصص انجام شود.

خرید عمده ترمینال ریلی ۱۶ آمپر پارت الکتریک از لاله‌زار ۱۱۰ :

مدل ۱۶ آمپر در پروژه‌هایی کاربرد دارد که ظرفیت نمونه‌های پایین‌تر پاسخ‌گو نیست و همچنان به یک ترمینال دو تکه و جمع‌وجور نیاز دارند. خرید عمده این مدل به تابلو‌سازان و تولیدکنندگان کمک می‌کند اتصالات یکسانی را در چندین پروژه به کار ببرند.

لاله‌زار ۱۱۰ با چندین سال سابقه در عمده‌فروشی لوازم برق و برخورداری از چند شعبه در پاساژ سعدی، امکان تهیه این محصول را با قیمت پایین و رقابتی فراهم کرده است. تنوع آمپراژها، عرضه محصولات باکیفیت و شناخت نیازهای فعالان بازار، از دلایل اعتبار این مجموعه محسوب می‌شوند.

ارسال سفارش به سراسر ایران انجام می‌شود؛ بنابراین فروشگاه‌ها، تابلو‌سازان و مجموعه‌های صنعتی در شهرهای مختلف می‌توانند تعداد موردنیاز خود را غیرحضوری سفارش دهند.
