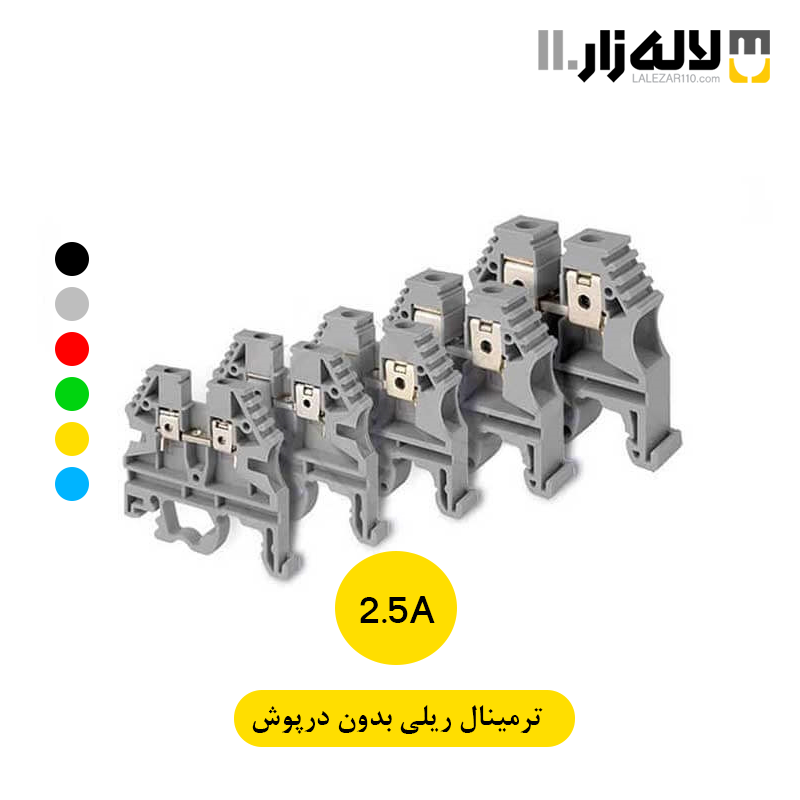

در مدارهای فرمان و کنترل، مرتب بودن محل اتصال سیم‌ها به عیب‌یابی و سرویس آسان‌تر تابلو کمک می‌کند. ترمینال ریلی بدون درپوش پارت 2.5 آمپر برای ثابت کردن و تفکیک سیم‌های دارای ظرفیت متناسب طراحی شده و روی ریل سازگار داخل تابلو قرار می‌گیرد.

ساختار این محصول

این ترمینال از بدنه پلاستیکی عایق، رابط رسانا، پیچ‌های اتصال و پایه نصب روی ریل تشکیل شده است. سیم‌های ورودی و خروجی داخل بخش رسانا قرار می‌گیرند و پیچ‌ها آن‌ها را در موقعیت ثابت نگه می‌دارند.

پایه زیرین برای قرار گرفتن روی ریل طراحی شده است. برخلاف مدل‌های درپوش‌دار، قسمت بالایی این محصول پوشش اضافه ندارد؛ بنابراین حفاظت نهایی اتصال باید توسط بدنه تابلو یا محفظه استاندارد تأمین شود.

این مدل درپوش مجزا ندارد؛ بنابراین دسترسی به پیچ‌ها و محل اتصال آسان‌تر است، اما باید حتماً داخل محفظه استاندارد و دور از تماس مستقیم نصب شود. برای مشاهده گروه اصلی محصولات می‌توانید وارد صفحه ترمینال شوید و مدل‌های مشابه را در صفحه ترمینال ریلی مقایسه کنید.

جدول مشخصات فنی ترمینال ریلی بدون درپوش پارت (2.5آمپر) :

خصوصیات مدل بدون درپوش در ترمینال های ریلی :

نبود درپوش باعث می‌شود نصاب هنگام مونتاژ و آزمایش مدار، دسترسی ساده‌تری به پیچ‌ها داشته باشد. طراحی ریلی نیز امکان چیدن چند ترمینال کنار یکدیگر را فراهم می‌کند و از پراکنده شدن نقاط اتصال در تابلو جلوگیری خواهد کرد.

ویژگی‌های کاربردی محصول عبارت‌اند از:

• تولید برند پارت الکتریک
• برخوردار از جریان اسمی ۲.۵ آمپر
• مناسب برای اتصال‌های کم‌جریان
• دارای بدنه پلاستیکی عایق
• قابل نصب روی ریل متناسب
• مجهز به اتصال پیچی
• مناسب برای چیدمان چند ترمینال کنار هم
• قابل باز کردن هنگام تعمیر یا تغییر مدار
• دسترسی آسان‌تر به پیچ‌های اتصال

شیوه نصب این قطعه  روی ریل :

ابتدا برق تابلو و تمام منابع تغذیه کمکی را قطع کنید. سپس با ابزار مناسب از نبود ولتاژ در مدار مطمئن شوید. ترمینال را روی ریل هماهنگ قرار دهید و ثابت بودن آن را بررسی کنید.

انتهای سیم را فقط به‌اندازه ورودی ترمینال لخت کنید. برای سیم‌های افشان از وایرشو یا سرسیم متناسب استفاده شود تا رشته‌های هادی پراکنده نشوند. سیم را کاملاً داخل محل اتصال قرار داده و پیچ را با نیروی کنترل‌شده ببندید.

پس از نصب، سیم نباید با کشش ملایم از جای خود خارج شود. به‌دلیل نداشتن درپوش، نحوه چیدمان و فاصله ترمینال از بدنه تابلو و سایر قطعات باید با دقت بیشتری بررسی شود.

موارد استفاده ترمینال ۲.۵ آمپر ریلی بدون درپوش :

با رعایت ظرفیت اسمی و مشخصات مدار، این محصول می‌تواند در موارد زیر استفاده شود:

• اتصال سیم‌های مدار فرمان
• سیم‌بندی تجهیزات کنترلی کم‌جریان
• مرتب کردن مسیرهای ورودی و خروجی
• استفاده در تابلوهای فرمان
• اتصال برخی حسگرها و تجهیزات سازگار
• تعمیر یا تغییر سیم‌بندی دستگاه
• ایجاد نقاط تست و اتصال قابل دسترسی
• تفکیک سیم‌ها در سیستم‌های اتوماسیون سبک

تفاوت مدل بدون درپوش و درپوش‌دار در ترمینال های ریلی  :

مدل بدون درپوش، دسترسی سریع‌تری به پیچ‌ها ایجاد می‌کند و برای تابلوهایی مناسب است که نقاط اتصال داخل محفظه‌ای بسته و محافظت‌شده قرار دارند. در مدل درپوش‌دار، یک پوشش اضافی روی محل اتصال قرار می‌گیرد و تماس اتفاقی با پیچ‌ها را کاهش می‌دهد.

انتخاب میان این دو نوع باید براساس طراحی تابلو، فضای موجود، میزان دسترسی افراد، شرایط محیط و الزامات ایمنی پروژه انجام شود.

نکات فنی و ایمنی درباره ترمینال بدون درپوش ریلی ک

عدد ۲.۵ آمپر نشان‌دهنده ظرفیت اسمی محصول است و سطح مقطع سیم، جریان واقعی مدار، ولتاژ و دمای داخل تابلو نیز باید بررسی شوند. این مدل نباید برای مدارهایی با جریان بیشتر از ظرفیت مجاز انتخاب شود.

از قرار دادن سیم نامتناسب یا چند هادی زیر یک پیچ خودداری کنید. پیچ شل می‌تواند باعث ایجاد مقاومت، قطعی متناوب یا افزایش دمای محل اتصال شود. فشار بیش‌ازحد نیز احتمال آسیب به هادی یا بدنه را افزایش می‌دهد.

به‌دلیل نداشتن درپوش، ترمینال نباید بیرون از تابلو یا در محلی نصب شود که پیچ‌ها در دسترس افراد قرار دارند. اجرای سیم‌بندی و بازبینی آن نیز باید توسط برق‌کار یا تابلو‌ساز ماهر انجام شود.

خرید عمده ترمینال ریلی ۲.۵ آمپر پارت الکتریک از لاله‌زار ۱۱۰ :

این مدل برای تولیدکنندگان تابلوهای فرمان، تعمیرکاران و مجموعه‌هایی مناسب است که تعداد زیادی اتصال کم‌جریان در پروژه‌های خود دارند. خرید عمده ترمینال بدون درپوش پارت الکتریک، تهیه قطعات همسان برای چند تابلو را آسان‌تر کرده و هزینه سفارش‌های مکرر را کاهش می‌دهد.

لاله‌زار ۱۱۰ با چندین سال سابقه در عمده‌فروشی لوازم الکتریکی و فعالیت چند شعبه در پاساژ سعدی، امکان تأمین این محصول را با قیمت پایین و رقابتی فراهم کرده است. تنوع محصولات، توجه به کیفیت کالا و شناخت نیاز خریداران فنی، از عوامل اعتبار این مجموعه هستند.

سفارش‌ها به سراسر ایران ارسال می‌شوند؛ بنابراین تابلو‌سازان، فروشگاه‌ها و مسئولان خرید در شهرهای مختلف می‌توانند تعداد مورد نیاز خود را غیرحضوری سفارش دهند.
