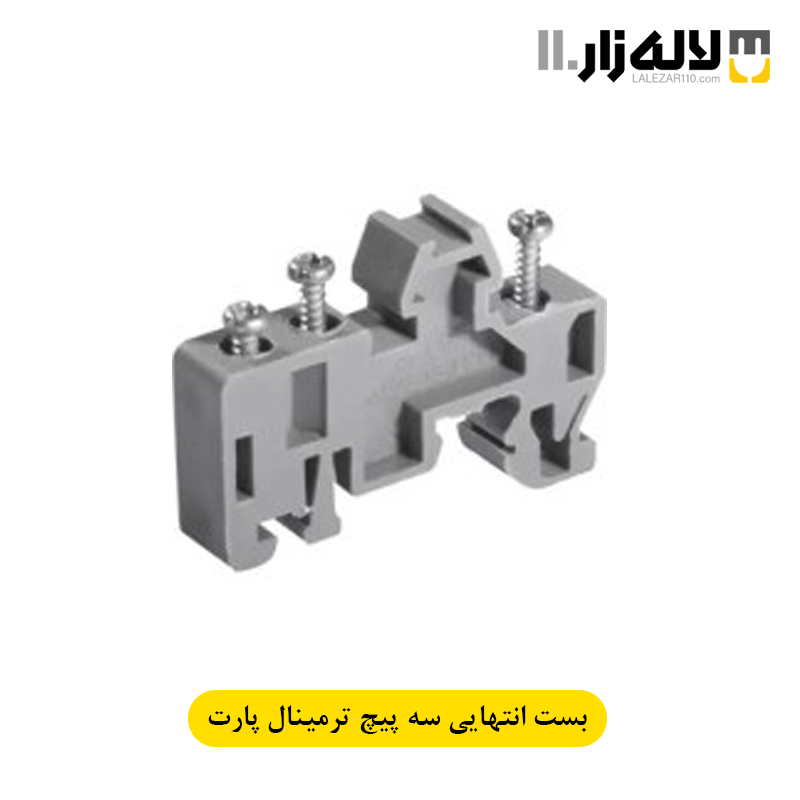

هنگام نصب چند ترمینال در امتداد یک ریل، حرکت جانبی قطعات می‌تواند نظم سیم‌بندی را برهم بزند و به محل اتصال سیم‌ها فشار وارد کند. بست انتهایی سه پیچ ترمینال پارت در ابتدا یا انتهای مجموعه نصب می‌شود تا قطعات را روی ریل ثابت نگه دارد.

ای قطعه از یک بدنه پلی‌کربناتی، قسمت اتصال به ریل و سه پیچ تثبیت‌کننده تشکیل می‌شود. بدنه در کنار مجموعه ترمینال‌ها قرار می‌گیرد و پیچ‌ها بست را روی ریل محکم می‌کنند.

این محصول فاقد رابط رسانا و محل ورود سیم است. در نتیجه، نباید آن را به‌جای خود ترمینال یا درب انتهایی استفاده کرد. وظیفه بست، مهار مکانیکی مجموعه است و درب ریلی برای پوشاندن قسمت جانبی ترمینال به کار می‌رود.

این نوع بست از متعلقات ترمینال است و خودش وظیفه اتصال یا انتقال جریان برق را بر عهده ندارد. بست سه پیچ پارت الکتریک با مدل ۹۱۹ و بدنه پلی‌کربنات عرضه شده و برای تثبیت تجهیزات سازگار روی ریل کاربرد دارد. برای مشاهده قطعات اتصال مرتبط نیز می‌توانید مدل‌های موجود در صفحه ترمینال ریلی را بررسی کنید.

جدول مشخصات فنی بست انتهایی سه پیچ ترمینال پارت :

نقش سه پیچ در تثبیت قطعات ترمینال ریلی :

ساختار سه‌پیچ این محصول امکان محکم کردن بست و کنترل موقعیت آن روی ریل را فراهم می‌کند. قرار گرفتن بست در انتهای ردیف، از حرکت کشویی ترمینال‌ها در زمان سیم‌بندی، جابه‌جایی تابلو یا سرویس تجهیزات جلوگیری می‌کند.

ویژگی‌های مهم محصول عبارت‌اند از:

• تولید برند پارت الکتریک
• دارای سه پیچ نگهدارنده
• ساخته‌شده از پلی‌کربنات
• مناسب برای نصب روی ریل سازگار
• ثابت نگه‌داشتن ردیف ترمینال‌ها
• کمک به کاهش حرکت جانبی قطعات
• مناسب برای مونتاژ منظم تابلو
• قابل باز کردن هنگام تغییر چیدمان
• کاربردی برای تعمیر و توسعه تابلو

روش نصب بست انتهایی در ترمینال ریلی :

ابتدا برق تابلو و تمام منابع تغذیه جانبی را قطع کنید. ترمینال‌ها را با ترتیب موردنظر روی ریل بچینید و بست انتهایی را در کنار آخرین قطعه قرار دهید.

بست را به ردیف ترمینال‌ها نزدیک کنید تا فضای خالی یا فشار بیش‌ازحد میان قطعات وجود نداشته باشد. سپس سه پیچ را به‌صورت تدریجی و متعادل ببندید تا بست در موقعیت خود ثابت شود.

پس از نصب، ردیف ترمینال‌ها را با دست و فشار کنترل‌شده بررسی کنید. قطعات نباید روی ریل حرکت کنند؛ درعین‌حال، بست نیز نباید باعث کج شدن یا تغییر شکل بدنه ترمینال‌ها شود.

بست انتهایی کجا استفاده می‌شود؟

این قطعه در موقعیت‌های مختلفی کاربرد دارد:

• تثبیت ترمینال‌های نصب‌شده روی ریل
• مهار تجهیزات ریلی داخل تابلو
• تکمیل چیدمان تابلوهای فرمان
• استفاده در جعبه‌های کنترل
• جلوگیری از جابه‌جایی جانبی قطعات
• اصلاح ردیف ترمینال‌های لق
• مونتاژ تابلوهای روشنایی
• توسعه یا بازطراحی تابلوهای موجود
• نگهداری به‌عنوان قطعه یدکی کارگاه

تفاوت بست انتهایی با درب ریلی :

در یک تابلو ممکن است هم‌زمان به هر سه قطعه نیاز باشد. استفاده از درب، نیاز به بست را برطرف نمی‌کند و بست انتهایی نیز پوشش جانبی ترمینال محسوب نمی‌شود.

نکات نصب و نگهداری از این قطعه :

پیش از خرید، نوع و ابعاد ریل را با بست تطبیق دهید. شباهت ظاهری ریل‌ها همیشه به معنای سازگاری کامل نیست. بست باید بدون لق شدن یا وارد کردن فشار غیرطبیعی در محل خود نصب شود.

سه پیچ را یک‌باره و با فشار زیاد نبندید؛ سفت کردن تدریجی و متعادل به قرارگیری صحیح بست کمک می‌کند. اگر بدنه ترک خورده، رزوه آسیب دیده یا پیچ‌ها ناقص هستند، از محصول استفاده نکنید.

این قطعه مستقیماً جریان برق را عبور نمی‌دهد، اما در مجاورت تجهیزات برق‌دار نصب می‌شود؛ بنابراین نصب و جابه‌جایی آن باید پس از قطع کامل برق انجام گیرد.

تأمین بسته‌ای ( عمده ) بست انتهایی پارت از لاله‌زار ۱۱۰ :

تعداد بست مورد نیاز به تعداد ردیف‌های مستقل ترمینال وابسته است، نه تعداد خود ترمینال‌ها. کارگاه‌های تابلو‌سازی می‌توانند با شمارش ابتدا و انتهای ردیف‌ها، مقدار مورد نیاز هر پروژه را دقیق‌تر محاسبه کنند و تعدادی قطعه یدکی نیز برای تغییرات بعدی کنار بگذارند.

لاله‌زار ۱۱۰ با چند شعبه فعال در پاساژ سعدی و چندین سال تجربه در عمده‌فروشی لوازم الکتریکی ، امکان تهیه بست سه پیچ را همراه ترمینال، درب ریلی و سایر متعلقات پارت الکتریک فراهم می‌کند. خرید هم‌زمان این اجزا، احتمال ناقص ماندن مونتاژ به‌دلیل کمبود یک قطعه جانبی را کاهش می‌دهد.

فروشندگان و تابلو‌سازان شهرهای مختلف می‌توانند از ارسال سراسری استفاده کرده و سفارش خود را متناسب با مصرف ماهانه یا تعداد پروژه‌ها ثبت کنند. عرضه محصولات باکیفیت و قیمت رقابتی نیز خرید تعداد بالا را برای همکاران اقتصادی‌تر می‌سازد.

برای مشاهده قیمت روز، بررسی موجودی و خرید عمده بست انتهایی سه پیچ ترمینال پارت الکتریک مدل ۹۱۹، به سایت لاله‌زار ۱۱۰ مراجعه کنید. پیش از سفارش، نوع ریل و تعداد ردیف‌های ترمینال پروژه را مشخص نمایید.
