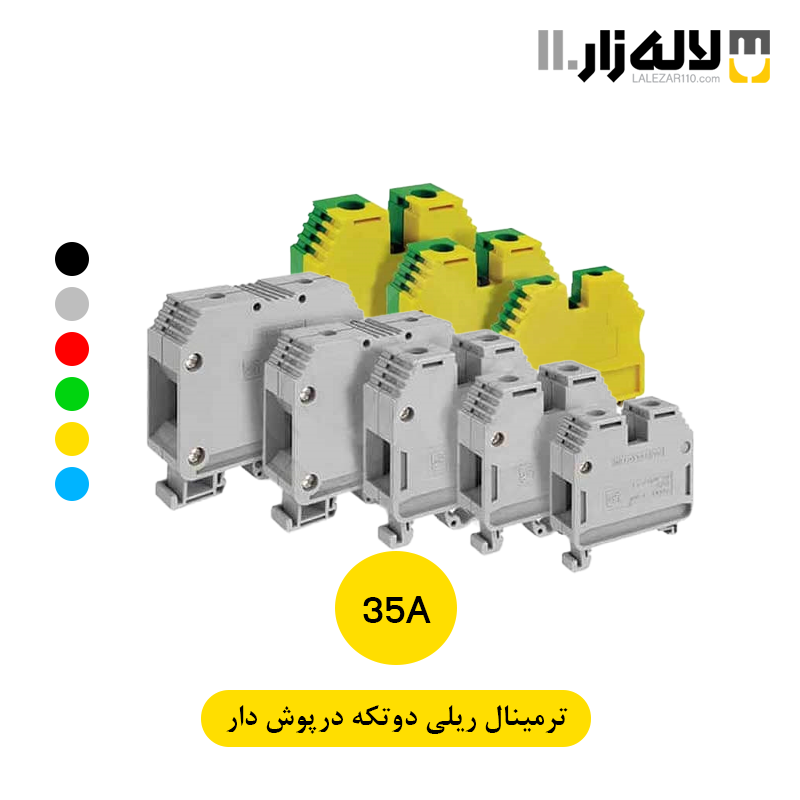

در تابلوهایی که جریان بیشتری از مسیر سیم‌ها عبور می‌کند، تناسب ظرفیت ترمینال با مشخصات مدار اهمیت ویژه‌ای دارد. ترمینال ریلی درپوش دار دو تکه پارت 35 آمپر دو مسیر مستقل برای برقراری اتصال ایجاد می‌کند و به‌صورت ثابت روی ریل مناسب داخل تابلو قرار می‌گیرد.

بدنه این محصول شامل دو رابط رسانای مستقل است که هرکدام پیچ‌های اتصال مخصوص خود را دارند. پوسته پلاستیکی، رابط‌ها را در جای خود نگه می‌دارد و آن‌ها را از مسیر کناری جدا می‌کند.

قسمت زیرین برای نصب روی ریل طراحی شده و درپوش نیز بالای بخش‌های اتصال قرار می‌گیرد. این پوشش احتمال تماس اتفاقی و ورود مستقیم آلودگی به پیچ‌ها را کاهش می‌دهد؛ بااین‌حال، نصب محصول باید داخل تابلو استاندارد انجام شود.

درپوش این مدل، نقاط اتصال را می‌پوشاند و بدنه پلاستیکی آن میان بخش‌های رسانا عایق ایجاد می‌کند. ظرفیت اسمی ۳۵ آمپر، این محصول را میان مدل ۲۵ آمپر و نمونه‌های دارای ظرفیت بالاتر قرار می‌دهد. برای مقایسه دقیق‌تر می‌توانید مدل‌های صفحه ترمینال و محصولات هم‌ساختار در بخش ترمینال ریلی را بررسی کنید.

مشخصات فنی ترمینال ریلی درپوش دار دو تکه پارت(35آمپر) :

عملکرد و مزیت‌های این محصول :

وجود دو مسیر در یک بدنه، امکان مدیریت دو اتصال نزدیک به هم را فراهم می‌کند. پایه ریلی نیز ترمینال را داخل تابلو ثابت نگه می‌دارد تا حرکت سیم‌ها یا سرویس‌های معمول باعث جابه‌جایی آن نشوند.

ویژگی‌های کاربردی این مدل شامل موارد زیر است:

• ساخت برند پارت الکتریک
• دارای دو اتصال تفکیک‌شده
• جریان اسمی ۳۵ آمپر
• مجهز به پوشش درپوش‌دار
• برخوردار از بدنه پلاستیکی
• قابل نصب روی ریل مناسب
• دارای پیچ‌های مجزا برای هر مسیر
• مناسب برای سیم‌بندی قابل دسترسی
• امکان باز کردن اتصال هنگام تعمیر

دستورالعمل نصب و اتصال ترمینال دو تیکه ۳۵ آمپر :

ابتدا کلید اصلی برق تابلو را قطع کنید و با ابزار سنجش معتبر از نبود ولتاژ مطمئن شوید. ترمینال را در محل تعیین‌شده روی ریل قرار داده و از ثابت شدن پایه آن اطمینان حاصل کنید.

سیم را به‌اندازه عمق ورودی لخت کنید. برای هادی افشان از سرسیم هم‌اندازه استفاده شود تا تمام رشته‌ها بدون پراکندگی داخل ترمینال قرار بگیرند. سیم را وارد کرده و پیچ را با گشتاور متناسب ببندید.

پس از نصب، هادی نباید داخل ترمینال حرکت کند و قسمت فلزی آن نیز نباید بیرون بماند. در پایان، درپوش را نصب کرده و سیم‌ها را بدون کشش در مسیر داکت قرار دهید.

زمینه‌های استفاده مدل ۳۵ آمپر :

این ترمینال با رعایت ظرفیت فنی می‌تواند در موارد زیر به کار رود:

• سیم‌بندی تابلوهای برق سازگار
• اتصال مدارهای فرمان و قدرت متناسب
• مدیریت خطوط ورودی و خروجی
• نصب در جعبه‌های کنترل
• اتصال برخی تجهیزات صنعتی
• تعمیر یا اصلاح سیم‌بندی دستگاه
• ایجاد نقطه اتصال قابل سرویس
• تفکیک مسیرهای سیم در تابلو

بازبینی و الزامات ایمنی درباره این ترمینال :

شل بودن پیچ، اتصال ناقص یا استفاده از هادی نامتناسب ممکن است باعث افزایش مقاومت و تولید گرما شود. پس از راه‌اندازی، دمای محل اتصال باید در شرایط کاری واقعی بررسی گردد.

اگر بدنه تغییر رنگ داده، درپوش شکسته، پیچ‌ها آسیب دیده یا پایه ریلی لق شده است، محصول را تعویض کنید. هرگونه نصب یا بازبینی باید پس از قطع کامل برق انجام شود.

درپوش ترمینال نقش پوششی دارد و جای تجهیزات حفاظتی مانند فیوز، کلید حفاظتی و محفظه استاندارد را نمی‌گیرد. اجرای سیم‌بندی نیز باید توسط تابلو‌ساز یا برق‌کار ماهر انجام شود.

خرید عمده ترمینال ریلی ۳۵ آمپر پارت الکتریک از لاله‌زار ۱۱۰ :

مدل ۳۵ آمپر برای تابلو‌سازان و مجموعه‌هایی مناسب است که در پروژه‌های خود به ظرفیت بیشتری نسبت به مدل ۲۵ آمپر نیاز دارند. تهیه عمده این محصول، هماهنگی قطعات مصرفی در چند تابلو را حفظ کرده و برنامه‌ریزی موجودی را آسان‌تر می‌کند.

لاله‌زار ۱۱۰ با چندین سال سابقه در بازار عمده‌فروشی لوازم برق و فعالیت چند شعبه در پاساژ سعدی، این ترمینال را با قیمت پایین و رقابتی عرضه می‌کند. تنوع آمپراژها، عرضه محصولات باکیفیت و تجربه همکاری با خریداران پروژه‌ای، از عوامل اعتبار این مجموعه هستند.

سفارش‌ها به سراسر ایران ارسال می‌شوند؛ بنابراین فروشندگان، تابلو‌سازان و مجموعه‌های صنعتی در شهرهای مختلف می‌توانند تعداد مورد نیاز خود را غیرحضوری تهیه کنند.
