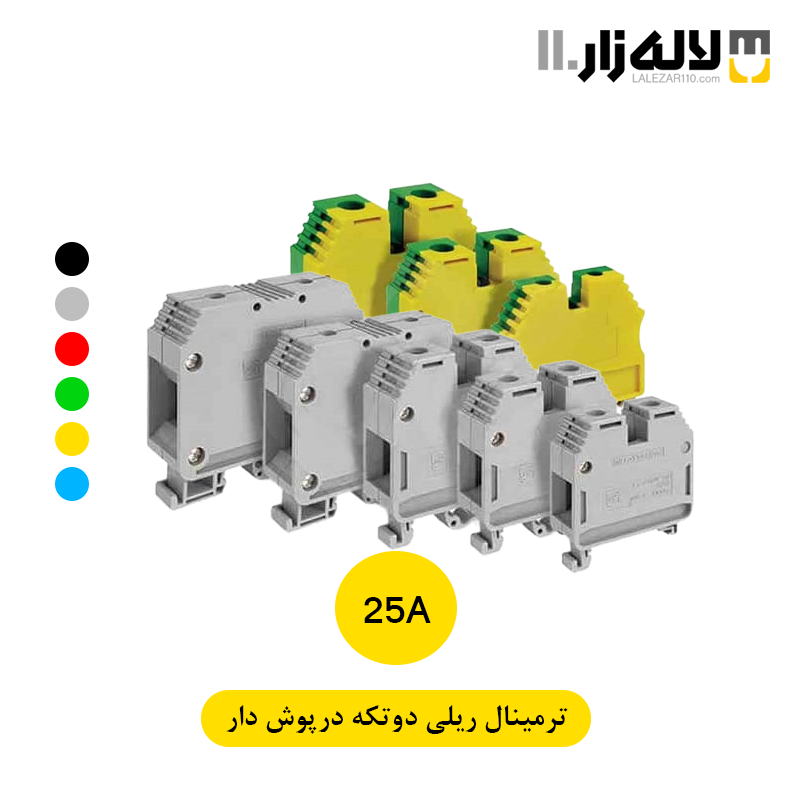

استفاده از اتصال‌های پراکنده داخل تابلو، عیب‌یابی و سرویس مدار را دشوار می‌کند. ترمینال ریلی درپوش دار دو تکه پارت 25 آمپر سیم‌های ورودی و خروجی را در دو مسیر تفکیک‌شده قرار می‌دهد و به کمک ساختار ریلی، جای مشخصی داخل تابلو دارد.

این ترمینال از دو مسیر فلزی مستقل، پیچ‌های اتصال، بدنه پلاستیکی، پایه قرارگیری روی ریل و یک درپوش تشکیل شده است. هادی‌های هر مسیر توسط پیچ‌های مربوط به همان قسمت روی رابط رسانا ثابت می‌شوند.

تفکیک داخلی مانع ارتباط مستقیم دو مسیر با یکدیگر می‌شود. پایه ریلی، محصول را در جای خود نگه می‌دارد و درپوش نیز پوشش بیشتری روی پیچ‌ها و بخش‌های اتصال ایجاد می‌کند.

درپوش محصول روی قسمت‌های اتصال قرار می‌گیرد و بدنه پلاستیکی، رابط‌های رسانا را از یکدیگر جدا می‌کند. جریان اسمی این مدل ۲۵ آمپر است؛ بنابراین هنگام انتخاب باید با ظرفیت مدار و سطح مقطع واقعی سیم تطبیق داده شود. برای بررسی ساختار کلی این محصولات می‌توانید صفحه ترمینال و برای مقایسه مدل‌های هم‌نوع، صفحه ترمینال ریلی را مشاهده کنید.

جدول مشخصات فنی ترمینال ریلی درپوش دار دو تکه پارت(25آمپر) :

نقاط قوت این مدل ترمینال ریلی :

مدل دو تکه ۲۵ آمپر برای تابلوهایی مناسب است که به دو مسیر اتصال نزدیک به هم نیاز دارند. ساختار ریلی از جابه‌جایی قطعه جلوگیری می‌کند و اتصال پیچی نیز امکان باز کردن سیم‌ها را هنگام تعمیر یا اصلاح مدار فراهم می‌سازد.

ویژگی‌های مهم محصول عبارت‌اند از:

• تولید برند پارت الکتریک
• دارای دو مسیر مستقل
• ظرفیت اسمی ۲۵ آمپر
• مجهز به درپوش محافظ
• دارای بدنه پلاستیکی عایق
• مناسب برای نصب روی ریل
• برخوردار از مکانیزم پیچی
• قابل بررسی در سرویس‌های دوره‌ای
• کمک به تفکیک سیم‌های تابلو

نحوه نصب روی ریل تابلو :

برق ورودی تابلو را از منبع اصلی قطع کرده و نبود ولتاژ را با تجهیزات اندازه‌گیری معتبر بررسی کنید. سپس ترمینال را در محل مناسب روی ریل قرار دهید و از ثابت بودن پایه آن مطمئن شوید.

روکش سیم را متناسب با عمق ورودی جدا کنید. هادی افشان باید با سرسیم دارای اندازه مناسب آماده شود تا تمام رشته‌ها به‌طور کامل داخل محل اتصال قرار بگیرند. سیم را وارد کرده و پیچ را با نیروی کنترل‌شده ببندید.

پس از تکمیل اتصال‌ها، سیم‌ها نباید تحت کشش باشند یا داخل ترمینال حرکت کنند. درپوش را در جای خود قرار دهید و مسیر هادی‌ها را با استفاده از داکت یا بست مناسب مرتب کنید.

موارد استفاده از این محصول :

با در نظر گرفتن مشخصات مدار، این محصول می‌تواند در موقعیت‌های زیر استفاده شود:

• اتصال سیم در تابلوهای توزیع سازگار
• سیم‌بندی مدارهای فرمان و قدرت متناسب
• تفکیک مسیرهای ورودی و خروجی
• اتصال تجهیزات داخل جعبه کنترل
• استفاده در برخی تابلوهای روشنایی
• تعمیر سیم‌بندی دستگاه‌ها
• ایجاد نقطه اتصال قابل دسترسی
• نظم دادن به سیم‌های تجهیزات صنعتی

نکات تکمیلی برای انتخاب این ترمینال :

عدد ۲۵ آمپر نشان‌دهنده ظرفیت اسمی محصول است؛ اما مناسب بودن آن باید براساس جریان واقعی، ولتاژ مدار، دمای محیط، سطح مقطع سیم و محدودیت‌های ترمینال بررسی شود. نوع ریل تابلو نیز باید با پایه محصول مطابقت داشته باشد.

سیم نباید با حذف تعدادی از رشته‌ها داخل ورودی قرار داده شود. همچنین استفاده از سرسیم نامتناسب یا قرار دادن چند هادی با اندازه‌های متفاوت زیر یک پیچ می‌تواند کیفیت اتصال را کاهش دهد.

درپوش ترمینال به پوشش نقاط اتصال کمک می‌کند، ولی جایگزین تابلو استاندارد، فیوز یا سایر تجهیزات حفاظتی نیست.

توصیه های ایمنی و نگهداری از ترمینال ریلی دو تیکه :

اتصال پیچی ممکن است در اثر نصب نادرست یا شرایط کاری نامناسب شل شود؛ به همین دلیل بازبینی دوره‌ای آن اهمیت دارد. افزایش دما، تغییر رنگ بدنه، بوی غیرعادی یا آثار ذوب‌شدگی باید بلافاصله بررسی شود.

قبل از هرگونه سرویس، برق تابلو را کاملاً قطع کنید. محصول دارای ترک، پایه معیوب، پیچ آسیب‌دیده یا درپوش شکسته نباید مورد استفاده قرار گیرد. نصب و نگهداری آن نیز باید توسط برق‌کار یا تابلو‌ساز متخصص انجام شود.

سفارش عمده ترمینال ریلی ۲۵ آمپر پارت الکتریک از لاله‌زار ۱۱۰ :

ترمینال ۲۵ آمپر برای تابلو‌سازانی کاربرد دارد که به ظرفیتی میان مدل‌های ۱۶ و آمپراژهای بالاتر نیاز دارند. خرید عمده این محصول، استفاده از قطعات همسان را در تابلوهای متعدد امکان‌پذیر کرده و روند تأمین تجهیزات پروژه را ساده‌تر می‌کند.

لاله‌زار ۱۱۰ با چندین سال تجربه در عمده‌فروشی لوازم الکتریکی و چند شعبه فعال در پاساژ سعدی، مدل‌های مختلف پارت الکتریک را با قیمت پایین و رقابتی عرضه می‌کند. تنوع محصولات، توجه به کیفیت و شناخت نیاز خریداران حرفه‌ای، از عوامل اعتبار این مجموعه هستند.

ارسال کالا به سراسر ایران انجام می‌شود و فروشگاه‌ها، تابلو‌سازان و مسئولان خرید پروژه‌ها در شهرهای مختلف می‌توانند سفارش خود را غیرحضوری ثبت کنند.

برای مشاهده قیمت روز، بررسی تعداد موجود و خرید عمده ترمینال ریلی درپوش‌دار دو تکه پارت الکتریک ۲۵ آمپر، به سایت لاله‌زار ۱۱۰ مراجعه کنید. پیش از سفارش، ظرفیت ترمینال، اندازه هادی و نوع ریل محل نصب را با نیاز تابلو تطبیق دهید.
