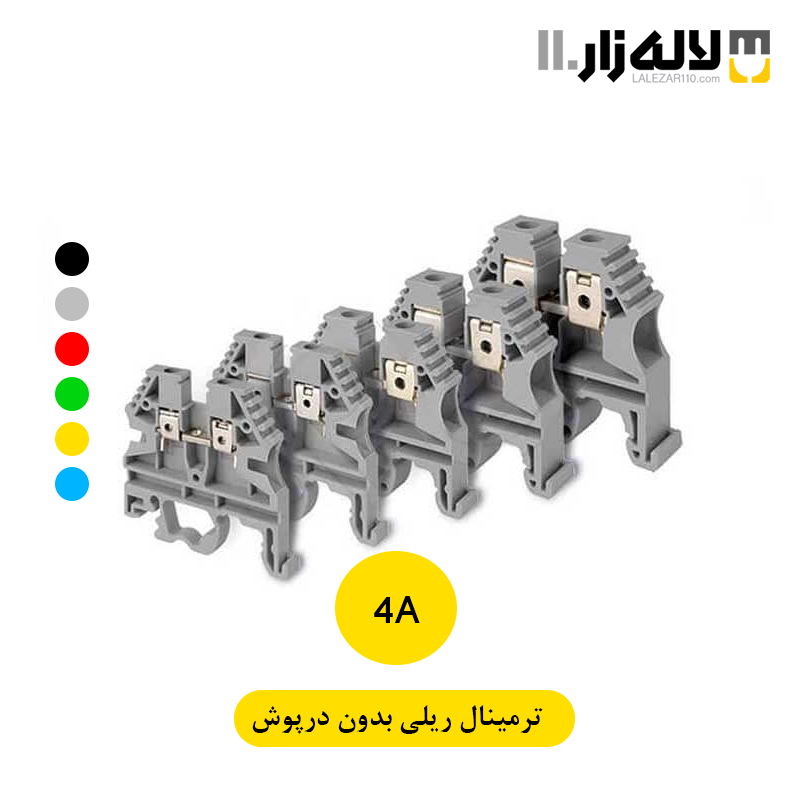

در مدارهای فرمان و کنترل، اتصال سیم‌ها باید علاوه بر استحکام، برای تست و عیب‌یابی نیز در دسترس باشد. ترمینال ریلی بدون درپوش پارت 4 آمپر به‌صورت ثابت روی ریل متناسب قرار می‌گیرد و دو سر هادی را با استفاده از مکانیزم پیچی به یکدیگر متصل می‌کند.

 این محصول از چه اجزایی تشکیل شده است؟

ساختار ترمینال شامل پوسته پلاستیکی، رابط فلزی داخلی، پیچ‌های ثابت‌کننده و پایه نصب ریلی است. دو سر سیم داخل بخش رسانا قرار می‌گیرند و پیچ‌ها تماس مکانیکی لازم را ایجاد می‌کنند.

پایه، محصول را روی ریل نگه می‌دارد و امکان قرار دادن چند ترمینال در کنار یکدیگر را فراهم می‌سازد. چون این مدل درپوش ندارد، نقاط اتصال باید توسط پوشش کلی تابلو از تماس مستقیم و آلودگی محیطی محافظت شوند.

نبود درپوش، دسترسی به پیچ‌های اتصال را هنگام مونتاژ و سرویس آسان‌تر می‌سازد؛ بااین‌حال، ترمینال باید داخل تابلو یا محفظه محافظ نصب شود. برای بررسی محصولات هم‌گروه می‌توانید به صفحه ترمینال مراجعه کرده و آمپراژهای مختلف ترمینال ریلی را مقایسه کنید.

مشخصات فنی ترمینال ریلی بدون درپوش پارت(4آمپر) :

نقاط قوت این ترمینال ریلی ۴ آمپر :

این محصول برای مدارهایی قابل بررسی است که به ترمینالی با جریان اسمی میان مدل‌های ۲.۵ و ۶ آمپر نیاز دارند. پایه ریلی، قطعه را در امتداد سایر تجهیزات ثابت نگه می‌دارد و دسترسی مستقیم به پیچ‌ها نیز تغییر سیم‌بندی را آسان می‌کند.

ویژگی‌های کاربردی این مدل عبارت‌اند از:

• ساخته‌شده توسط برند پارت الکتریک
• دارای جریان اسمی ۴ آمپر
• مناسب برای سیم‌های کم‌جریان سازگار
• برخوردار از بدنه پلاستیکی عایق
• مجهز به اتصال پیچی
• قابل نصب روی ریل مناسب
• دارای دسترسی مستقیم به محل اتصال
• مناسب برای چیدمان منظم تابلو
• قابل استفاده هنگام تعمیر و اصلاح مدار

مراحل اجرای اتصال این محصول :

پیش از نصب، برق اصلی و تغذیه‌های کمکی تابلو را قطع کنید. با ابزار تست معتبر مطمئن شوید هیچ ولتاژی روی مدار وجود ندارد. سپس ترمینال را در محل تعیین‌شده روی ریل قرار دهید و ثبات آن را بررسی کنید.

به‌اندازه عمق ورودی، روکش سیم را بردارید. اگر سیم افشان است، یک وایرشوی متناسب با سطح مقطع هادی نصب کنید. سیم را کاملاً داخل ترمینال قرار داده و پیچ را با ابزار مناسب ببندید.

هادی لخت نباید بیرون از بدنه باقی بماند. در پایان، اتصال را با کشش ملایم آزمایش کرده و سیم را بدون خمیدگی یا فشار اضافی داخل داکت قرار دهید.

موارد استفاده ترمینال ۴ آمپر بدون در پوش :

با رعایت ظرفیت مدار، این محصول می‌تواند در بخش‌های زیر استفاده شود:

• اتصال سیم‌های مدار فرمان
• سیم‌بندی تابلوهای کنترل
• اتصال برخی حسگرهای سازگار
• مدیریت ورودی‌ها و خروجی‌های کم‌جریان
• ایجاد نقطه ارتباطی داخل دستگاه
• تفکیک مسیرهای سیم روی ریل
• تعمیر سیم‌بندی تجهیزات
• استفاده در سیستم‌های اتوماسیون سبک

نکات انتخاب و سازگاری :

جریان اسمی ۴ آمپر فقط یکی از معیارهای انتخاب است. ولتاژ مدار، جریان واقعی، سطح مقطع هادی، اندازه وایرشو، دمای تابلو و نوع ریل نیز باید بررسی شوند.

سیم نباید با فشار داخل ترمینال قرار گیرد و برای کاهش قطر آن نیز نباید تعدادی از رشته‌ها بریده شوند. اگر هادی با ورودی محصول سازگار نیست، باید آمپراژ یا مدل دارای ابعاد مناسب‌تری انتخاب شود.

این مدل به‌دلیل نداشتن درپوش برای نصب آزاد یا خارج از تابلو مناسب نیست. محفظه نهایی باید حفاظت لازم را متناسب با محیط استفاده فراهم کند.

ملاحظات ایمنی درباره این قطعه :

پیچ شل می‌تواند موجب ناپایداری اتصال، قطع‌و‌وصل یا افزایش دمای نقطه تماس شود. از طرف دیگر، بستن بیش‌ازحد پیچ احتمال آسیب به هادی، رابط یا بدنه را افزایش می‌دهد.

در زمان بازبینی، سلامت پوسته، پایه و قطعات فلزی را بررسی کنید. ترمینال ترک‌خورده، تغییرشکل‌داده یا دارای آثار حرارت باید تعویض شود. هرگونه تغییر سیم‌بندی نیز تنها پس از قطع کامل برق انجام گیرد.

انتخاب و نصب محصول باید توسط برق‌کار یا تابلو‌سازی انجام شود که با مشخصات مدار و اصول ایمنی آشنایی دارد.

خرید همکاری ترمینال ۴ آمپر پارت الکتریک از لاله‌زار ۱۱۰ :

فروشگاه‌های لوازم الکتریکی معمولاً مدل‌های ۲.۵ و ۶ آمپر را موجود می‌کنند، اما نبود ظرفیت ۴ آمپر می‌تواند سبد ترمینال‌های کم‌جریان آن‌ها را ناقص بگذارد. تهیه این مدل به‌صورت عمده، امکان پاسخ‌گویی دقیق‌تر به تابلو‌سازانی را فراهم می‌کند که قطعه را براساس طراحی مدار انتخاب می‌کنند.

لاله‌زار ۱۱۰ با چند شعبه در پاساژ سعدی و چندین سال تجربه در تأمین لوازم برق، شرایط خرید همکاری را برای فروشندگان، کارگاه‌های مونتاژ و مصرف‌کنندگان پروژه‌ای فراهم کرده است. عرضه محصول با قیمت رقابتی، حفظ تنوع موجودی و توجه به کیفیت، هزینه تأمین قطعات را برای سفارش‌های تعدادی منطقی‌تر می‌کند.

ارسال کالا به سراسر ایران انجام می‌شود و مشتریان شهرهای مختلف می‌توانند بدون صرف زمان و هزینه مراجعه حضوری، تعداد مورد نیازشان را سفارش دهند. برای پروژه‌هایی که از چند آمپراژ استفاده می‌کنند، امکان بررسی و تهیه مدل‌های متفاوت از طریق سایت وجود دارد.
